钨镍铜合金有哪些加工难点

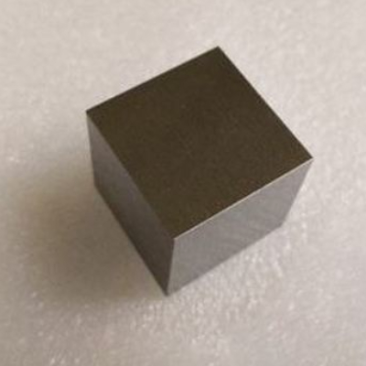

钨镍铜合金（W-Ni-Cu）加工难点主要源于其成分特性与微观结构限制，以下是系统性归纳：

‌一、材料特性导致的加工瓶颈‌
‌高硬度与脆性‌

钨含量达90%以上（通常93%–97%），基体硬度极高（显微硬度≥350 HV），切削时刀具磨损速度比加工钢材快‌5倍以上‌，需频繁更换超硬刀具15；
脆性大，机加工中易发生崩边、微裂纹（尤其薄壁或尖角结构）49。
‌导热/导电性干扰‌

高导热性（≈150 W/m·K）使切削热量快速扩散，局部温升不足导致切削力增大，刀具易崩刃18；
导电性优异（电阻率≈10 Ω·m），电火花加工（EDM）时放电能量易被分散，效率降低30%–50%45。
‌无磁性限制工艺选择‌

铜相完全替代铁，丧失磁性，无法采用磁力夹持等高效定位方式，增加装夹复杂度1314。
‌二、传统加工工艺难点‌
‌工艺类型‌ ‌核心问题‌
‌切削加工‌ 刀具寿命短（硬质合金刀具仅维持15–30分钟）、表面粗糙度难控（Ra＞1.6 μm）14；
‌塑性成型‌ 室温下延展性差（延伸率＜10%），无法进行锻压、轧制等变形加工313；
‌焊接/连接‌ 铜镍相高温流动性差，易产生气孔（气孔率＞5%）和热裂纹（裂纹敏感指数≥4.0）68。
‌三、粉末冶金固有缺陷放大加工难度‌
‌烧结密度不足‌
铜缺乏活化烧结作用，烧结致密度仅达理论值92%–95%（钨镍铁合金可达98%），内部残留孔隙引发加工应力集中310；
‌晶界脆性相析出‌
镍铜黏结相易在晶界形成低熔点共晶（如Ni-Cu-S系），高温加工时诱发晶间断裂612；
‌缺陷传递至表层‌
基体孔洞、杂质（如氧化铝）导致电镀镍层出现麻点、鼓泡，表面处理合格率下降40%–60%79。
‌四、特种加工挑战‌
‌电火花加工（EDM）‌
高熔点钨相（3422℃）使蚀除速率降低至普通钢材的‌1/3‌，电极损耗率升高45；
‌激光加工‌
钨对红外激光反射率＞60%，需高功率脉冲激光（＞1 kW）且易产生熔渣粘附25；
‌增材制造‌
粉末流动性差，打印层间结合弱，易出现未熔合缺陷（层间结合强度＜200 MPa）210。
‌五、工艺优化方向‌
‌刀具革新‌：采用聚晶金刚石（PCD）刀具或涂层硬质合金，配合高压冷却液降低切削温度15；
‌烧结改进‌：添加微量钴（Co）活化烧结，提升致密度至＞97%1013；
‌替代工艺‌：优先选用线切割（精密轮廓）与超声辅助加工（降低切削力30%）510。
注：相较钨镍铁合金，钨镍铜因‌无磁性‌和‌高导电性‌在电子领域不可替代，但加工成本通常高出20%–30%
