钨镍铁合金是什么材料

钨镍铁合金（Ferro-tungsten-nickel alloy）是一种以钨（W）为主体（质量占比 ‌90%～98%‌），镍（Ni）和铁（Fe）为黏结相的三相高密度合金材料，其核心特性与应用如下：

‌一、成分与组织结构‌
‌基础组成‌

‌钨含量‌：90%～98%（典型牌号如 ‌93W-7Ni-3Fe‌）14；
‌黏结相比例‌：镍铁比通常为 ‌7:3‌ 或 ‌1:1‌16。
‌特殊改性‌：部分牌号添加钼（Mo）、铜（Cu）等元素优化性能79。
‌微观结构‌

钨颗粒作为硬质相，镍铁合金形成连续黏结相，通过粉末冶金烧结致密化16。
‌二、核心性能特点‌
‌特性‌ ‌数值/描述‌ ‌对比优势‌
‌密度‌ 16.5～18.8 g/cm³（90W合金约17.5，97W合金达18.8）14 为钢的2倍以上，铅的1.6倍5
‌力学性能‌ 抗拉强度 ‌700–1000 MPa‌，延伸率 ‌10%–25%‌14 优于钨镍铜合金912
‌热物理性能‌ 导热系数为模具钢5倍，热膨胀系数 ‌4～6×10⁻⁶/℃‌（钢的1/2～1/3）15 高温尺寸稳定性强5
‌辐射屏蔽能力‌ γ/X射线吸收率比铅高 ‌30%–40%‌（相同厚度）14 医疗/核工业首选材料59
‌其他特性‌ 弱铁磁性、导电性良好、可焊接、可切削加工16 综合性能均衡12
‌三、主要应用领域‌

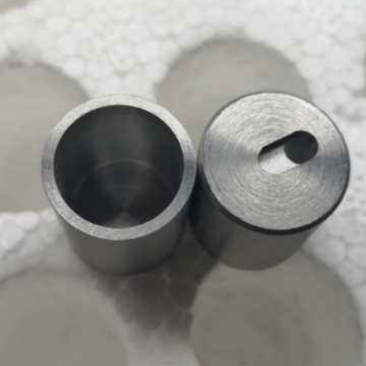

医疗CT屏蔽罐、核反应堆防护构件59；
工业探伤设备屏蔽层4。
‌精密工业‌

航空航天陀螺仪转子、减震装置14；
机床镗杆、压铸模具、自动手表配重锤19。
‌电气元件‌

高压开关触点、电焊电极16。
‌四、工艺与安全提示‌
‌制备工艺‌：以粉末冶金为核心，经混料→压坯→液相烧结（1200–1500℃）→后处理成型16；
‌安全风险‌：含镍组分属 ‌2B类致癌物‌（镍金属及合金），加工需防粉尘暴露2。
注：与钨镍铜合金（W-Ni-Cu）相比，钨镍铁合金因铁元素的加入具有更优的力学性能，但存在弱铁磁性，适用于对磁性不敏感的场景
